闭式冷却塔三大组成部分及基本结构

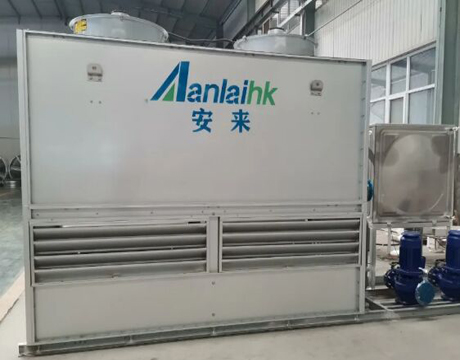

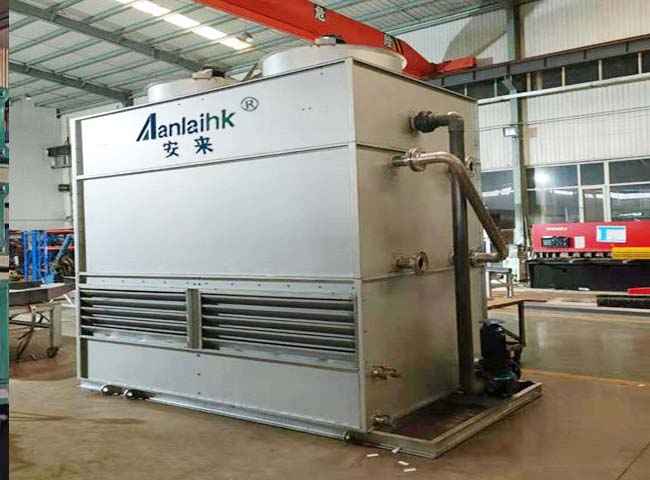

闭式冷却塔的由三大组成部分，分别是冷却塔主机、304不锈钢外壳、电气控制电控箱组成。

闭式冷却塔的主机部分：

1、面板材质：闭式冷却塔面板一般由三种材质组成，分别是镀铝锌板、镀镁铝锌板、不锈钢板。三种材质中镀镁铝锌板和镀锌板表面都有花纹，不锈钢表面比较光滑，并且颜色呈现浅灰色，抗腐蚀性能在三种板材中是较好的。镀铝锌板耐腐蚀、阻热性能强、使用寿命长

2、风机：风筒整体热镀锌，防护层厚度比较厚，能够适应各种酸碱性的环境，并且能够保持良好的防腐蚀性能

3、冷凝盘管：材质T2紫铜管，导热导电热效率比较好，无缝焊接，重量较轻，质地坚硬。不易腐蚀且耐高温，耐高压。304不锈钢管：表面有一层致密的氧化层，钙镁离子不容易附着在上面，不易产生水垢；碳钢管：碳钢管在使用的时候回进行热浸锌处理，以提高碳钢管的抗腐蚀能力

4、收水器：PVC材质的夹网式收水器，用的是原生料，形状是波浪形较大限度的挡回排放的水分并且不影响风压。

5、喷淋头：ABS喷嘴，喷淋均匀，耐腐蚀耐风化

6、喷淋水泵：根据冷却能力设计单泵和多泵，低扬程，大流量

7、进风格栅：格栅边框采用不锈钢边框，防止周围灰尘杂质进入喷淋水槽内，防止槽内水藻滋生，保证水槽内的的水质

辅机部分：

1、不锈钢水箱：水箱采用304不锈钢材质，设计了液位报警器，外面设置了透明水位测量仪，方便观察水箱内的水位，保证了水量

2、循环水泵：铸铁材质，设计了一用一备，保证动力充足和故障时候的动力

电控箱部分：

1、温控控制系统

2、喷淋与风机自动控制系统

3、风机自动控制系统

4、液位自动报警系统

闭式冷却塔的主要原理是喷淋水在盘管外壁蒸发以冷却管内流体，同时利用风机及时地把产生的水蒸气带走。喷淋水小部分蒸发，其余被底盘收集循环。闭式冷却塔除了可用在空调系统外，也可以用于冶金、化工、石油等行业。但它的使用也增加了制造投资和运行费用。
